Diberikan rangkaian listrik arus searah seperti pada gambar dengan ε = ggl baterai dan r = resistansi dalam

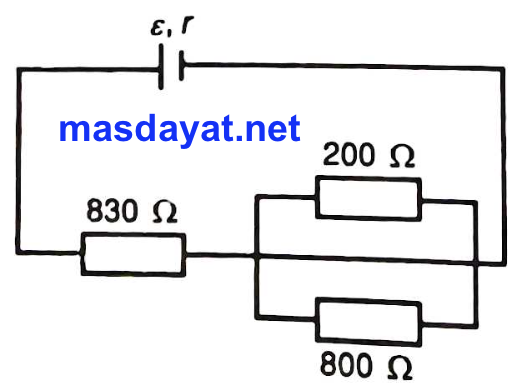

Perhatikan gambar berikut!
Diberikan rangkaian listrik arus searah seperti pada gambar dengan ε = ggl baterai dan r = resistansi dalam baterai. Pada resistor 800 Ω mengalir arus 1,2 mA. Jika r = 10 Ω, berapa besarnya ggl?
Pembahasan:
Diketahui:
Sesuai pada gambar.
I2 = 1,2 mA = 1,2 x 10-3 A
r = 10 Ω
Ditanya:
ε = …. ?
Dijawab:
Perhatikan ilustrasi arah arus berikut:
Jadi besarnya ggl adalah 6 volt.
----------------#----------------
