Perhatikan gambar berikut! Dua kawat lurus disusun sejajar seperti pada gambar.
Perhatikan gambar berikut!
Dua kawat lurus disusun sejajar seperti pada gambar. Berikut pernyataan yang tepat terkait kedua kawat tersebut, kecuali ….
A. besar induksi magnet total pada titik P adalah 2 x 10-6 T
B. arah induksi magnet total pada titik P adalah keluar bidang kertas
C. induksi magnet pada titik P oleh kawat 1 besarnya 2/3 kali induksi magnet oleh kawat 2
D. induksi magnet pada titik P oleh kawat 1 adalah masuk bidang kertas
E. induksi magnet pada titik P oleh kawat 2 sebesar 4 x 10-6 T
Pembahasan:
Diketahui:
Sesuai yang diberikan dalam gambar.
Ditanya:
Membuktikan opsi jawaban benar.
Dijawab:

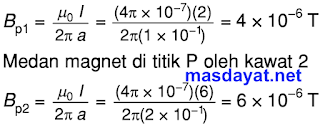

Medan magnet di titik P oleh kawat 1
ΣB = Bp2 – Bp1
= 6 x 10-6 – 4 x 10-6
ΣB = 2 x 10-6 T (keluar bidang)
Jadi, perbadningan Bp1 dan Bp2 adalah 2 : 3.
Jawaban : E
